提示:NDI传输可代替HDMI和免除视频采集卡,实现局域网内网的音视频传输,注意NDI的发射端和接收端要在同一局域网内,否则需要拥有外网IP或专用的外网服务器才行。NDI需要:NDI发送端+NDI驱动+OBS NDI插件接收端相结合。


类型说明:

OBS直播端电脑:安装NDI驱动+OBS NDI插件

发送音视频的设备如果是 电脑安装NDI驱动+OBS NDI插件,在OBS-工具-NDI输出设置中 进行发送

   或者直接使用vMix Desk top Capture NDI -Windows/Mac OS桌面捕获

发送音视频的设备如果是 手机:安装 NDI APP 即可

发送音视频的设别如果是 摄像机/摄像头:需要硬件支持NDI,然后利用网线连接本地路由器或交换机,根据设备使用说明开启NDI。



1、首先在本站下载NDI官方驱动程序 :NDI官方驱动程序下载

2、下载完成后,直接常规默认安装

安装过程中不用做任何修改。注意安装过程中ndi4.5.1runtime务必勾上(如果默认没勾的话),如下图所示。



3、安装OBS NDI插件:OBS NewTek NDI 音视频传输插件 或者也照此步骤

4、发送端设备安装NDI:

1、发送NDI的电脑可按照以上方法安装NDI驱动+OBS NDI插件后开始进行NDI输出发送。也可直接下载:Desk top Capture NDI -Windows/Mac OS桌面捕获工具

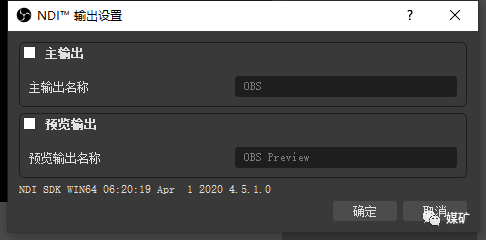

2、进入OBS主界面左上角菜单  工具,我们能够看到有个“NDI输出设置”,点击进入


3、进入后,我们看到有“主输出”和“预览输出”两个输出选项,在前面的复选框勾选哪个,就表示哪路作为NDI输出,当然二者可以同时勾选,表示PVW和PGM信号同时输出。



4、如果是捕获手机设备,需要手机安装NDI APP。比如测试时我使用的一台手机作为NDI信号源,当在手机上启动NDI app时,就能在“来源名称”下找到该路信号。带宽我们根据实际情况选择“最高、最低还是音频”。


5、添加NDI输入

    安装成功后,建议重新启动一下电脑,然后打开OBS,就可以看到有NDI的输入输出项即可接收NDI音视频信号。

    1.NDI输入

    (1)添加 场景→来源,在来源下方的“+”号处点开,即可看到新增加了一个NDI来源,如下图所示:

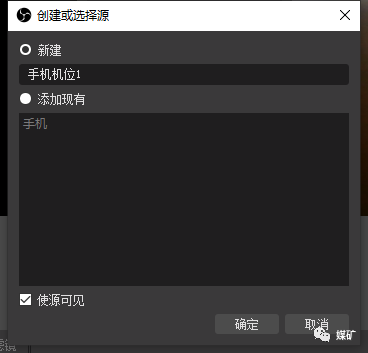

     (2)此时,我们在“来源名称”中可以选择我们想要的那路NDI源,点击该NDI来源,即可创建NDI信号源,如下图所示


     (3)点击“确定”后,弹出如下选项框




     (4)点击“确定”后,对于路的NDI信号即加入了信号源中,下图为手机NDI中的实时信号,几乎无延时。



需要注意的是,采用专用的NDI设备时,高码率信号的码率最高可以达到接近200Mbps,因此如果有多路NDI信号源切换,建议工作站使用万兆网卡,防止网络带宽不够导致卡断。允许硬件加速:即是否允许使用GPU解码,这个根据实际情况选择。
